INDUSTRIELLER DRUCK

Industrieller Druck umfasst die dauerhafte Kennzeichnung, Beschriftung und Gestaltung von Bauteilen, Geräten und Maschinen. Dazu zählen unter anderem Frontfolien, Dekorfolien, Frontplatten, Typenschilder, Folientastaturen und komplette HMI-Lösungen.

Ein Human Machine Interface (HMI) ist die Schnittstelle zwischen Mensch und Maschine. Über HMIs werden Maschinen, Anlagen und Geräte bedient, überwacht und gesteuert.

Eine HMI-Lösung (Human Machine Interface) besteht aus den Komponenten, die für die Kommunikation zwischen Mensch und Maschine erforderlich sind. Je nach Anwendung können mechanische, elektronische und optische Elemente zu einer individuellen Bedienoberfläche kombiniert werden.

Typische Bestandteile einer HMI-Lösung sind:

• Frontfolien und Bedienfolien
• Folientastaturen
• Touchsensoren
• Displays und Anzeigeelemente
• LED-Beleuchtungen
• Leiterplatten und Elektronik

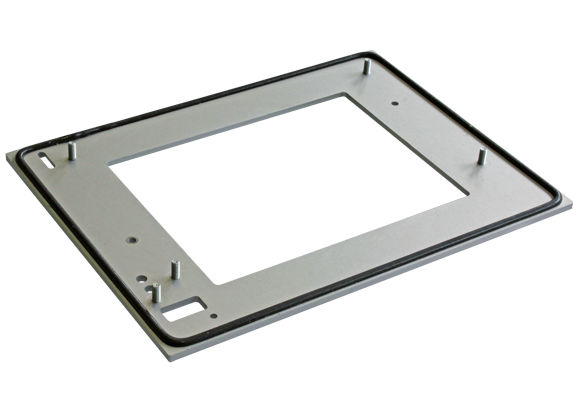

• Gehäuseteile und Frontplatten
• Kabel- und Steckverbindungen

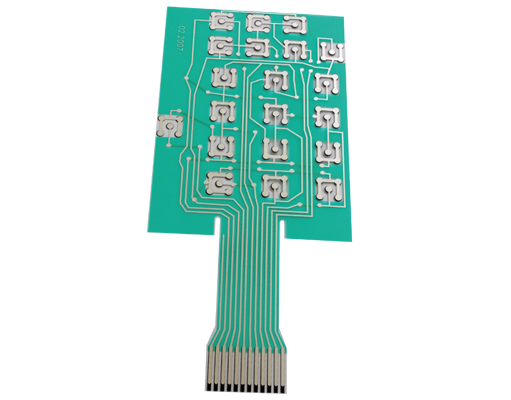

• Gedruckte Sensoren
• Sicherheits- und Kennzeichnungselemente

Durch die Kombination dieser Komponenten entstehen individuell angepasste Bedien- und Anzeigeeinheiten für Maschinen, Geräte und industrielle Anwendungen.

Ja. Forster begleitet Kunden von der ersten Idee über die Materialauswahl und Konstruktion bis zur Serienfertigung kompletter Bedien- und Anzeigeeinheiten.

Die Begriffe werden häufig verwechselt, beschreiben jedoch unterschiedliche Ebenen einer Bedienoberfläche.

Frontfolie

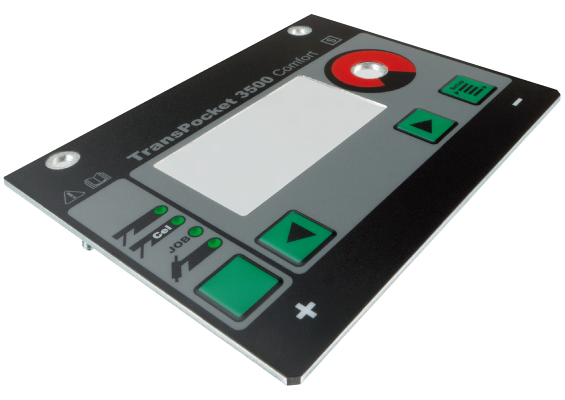

Die Frontfolie ist die sichtbare Oberfläche eines Geräts. Sie dient der Kennzeichnung, Gestaltung und dem Schutz der darunterliegenden Komponenten. Logos, Symbole, Displayfenster oder Bedienhinweise werden direkt auf der Frontfolie dargestellt.

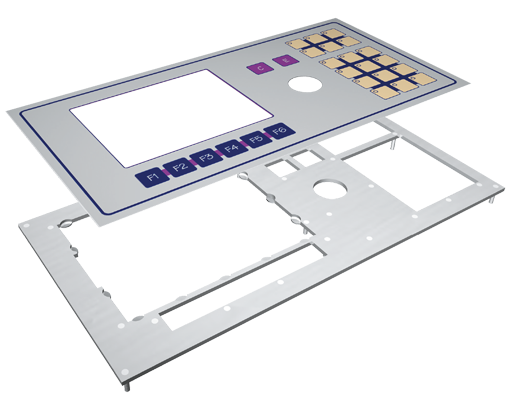

Frontfolie als Bedienfolie
Hiermit ist eine Frontfolien mit Bedruckten Bedienflächen und Tastenflächen gemeint, welche auch geprägt sein können. Sie dienen zur Aktivierung von darunterliegenden Kurzhubtasten oder Metalldomen. Die Folien schützen gleichzeitig vor Umwelteinflüssen.

Frontfolie als Aktivierungsfolie auf PCB
Man benutzt Aktivierungsfolien oft mit Hilfe von „Washern“, also Unterleg-Elementen, um die darunterleigende Schaltelemente zu betätigen. Dabei muss man oft Distanzen von Folienfronten zu den Schaltelementen überbrücken, die durch Aufbauten wie Einschubstreifen, Abschirmungsfolien uns so weiter einen Luftspalt entstehen lassen.

Folientastatur
Eine Folientastatur ist eine Bedienlösung mit integrierten Schaltfunktionen. Beim Betätigen einer Taste wird ein elektrisches Signal ausgelöst. Folientastaturen können geprägte Tasten, LED-Beleuchtungen oder weitere Funktionen enthalten.

HMI (Human Machine Interface)
Ein HMI ist die komplette Schnittstelle zwischen Mensch und Maschine. Es umfasst nicht nur die Frontfolie oder Folientastatur, sondern kann zusätzlich Touchsensoren, Displays, Elektronik, Beleuchtung, Gehäuseteile und weitere Komponenten integrieren.

Kurz gesagt:

• Die Frontfolie ist die Oberfläche.
• Die Folientastatur ermöglicht die Eingabe.
• Das HMI ist das komplette Bedien- und Anzeigesystem.

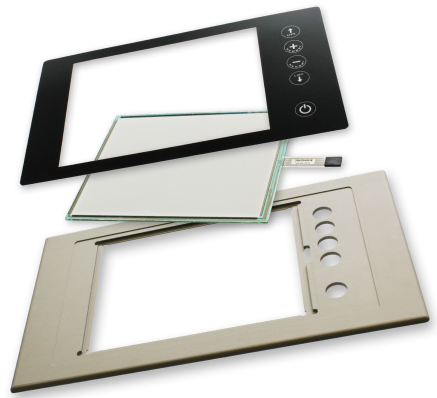

Moderne HMI-Lösungen kombinieren häufig Frontfolien, Folientastaturen Touch-Technologien, Displays, Sensoriken und Auswerte- und Steuerungs-Elektronik zu einer integrierten Gesamtlösung.

Eine kundenspezifische HMI-Lösung entsteht auf Basis der Anforderungen an Bedienung, Design und Funktion. Je nach Anwendung werden Komponenten wie Frontfolien, Folientastaturen, Touchsensoren, Displays und Elektronik zu einer individuellen Bedienoberfläche kombiniert. Nach Entwicklung, Prototyping und Tests erfolgt die Serienfertigung der maßgeschneiderten Lösung.
